汽车前桥更换和安装自调臂的详细步骤

来源：18luck在线娱乐网浏览：- 发布日期：2018-01-30 08:26:20【大中小】

汽车前桥制动器自调臂安装步骤一：
1、确认气室推杆完全缩回；断气刹解除弹簧制动，如果不能提供压缩空气解除弹簧制动，必须手动调节释放。

2、摆正控制臂固定支架；

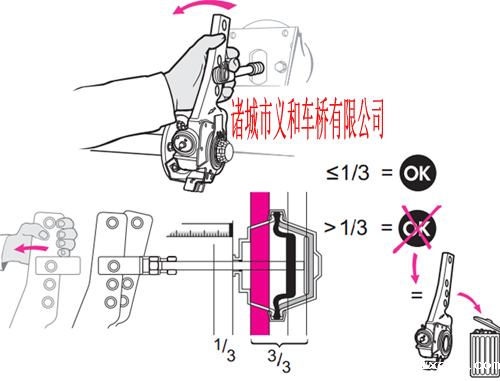

自调臂安装步骤副本

汽车前桥制动器自调臂安装步骤二：
1、将自动间隙调整臂安装到凸轮轴上，保证调节六角螺母是在气室的相反方向。
2、保证自动间隙调整臂在凸轮轴上固定好。至少使用一个内衬垫和足够的外衬垫，保证调整臂在轴向的运动空间在0.5－2mm之间。

3、顺时针旋转调节螺母，使推杆U型拨叉孔和调整臂摇臂上的孔自然对正，然后插入连接销。不能拉出气室推杆来适应调整臂的安装。

汽车前桥制动器自调臂安装步骤三：
1、将控制臂向远离调节螺母的方向旋转，一直旋转到控制臂的设定的初始位置；
2、在制动完全释放的情况下，一代调整臂安装指示器必须推到安装指示槽口内；二代自调臂可在自然状态安装；
3、如果控制臂安装错误，将会导致制动间隙过小。
检测自动调整臂自由行程是否满足要求，如果不大于气室总行程的1/3则为合格。转动自动调整臂壳体至感到很大阻力，测量制动气室推杆的伸出行程是否小于或等于制动气室总行程的1/3。若大于1/3时，需重新校核匹配设计。
