东风EQ1090E型汽车前桥

来源：18luck在线娱乐网浏览：- 发布日期：2017-09-17 08:09:15【大中小】

汽车前桥主要由前轴、转向节、主销和轮毂等组成，采用弹性悬架，轮距固定。按照前轴断面的形状不同，前桥分为工字梁式和管式两种类型。今天我们重点以东风EQ1090E型汽车前桥为例进行讲解，具体如下：

东风EQ1090E型汽车前桥如图8-8所示。前轴用中碳钢锻造而成，釆用工字形断面提高抗弯强度，中部下凹处左右两端安装钢板弹簧。前轴两端上翘呈拳形，并制有上下通孔，孔内安装主销，带螺纹的楔形锁销将主销固定在拳部孔内。

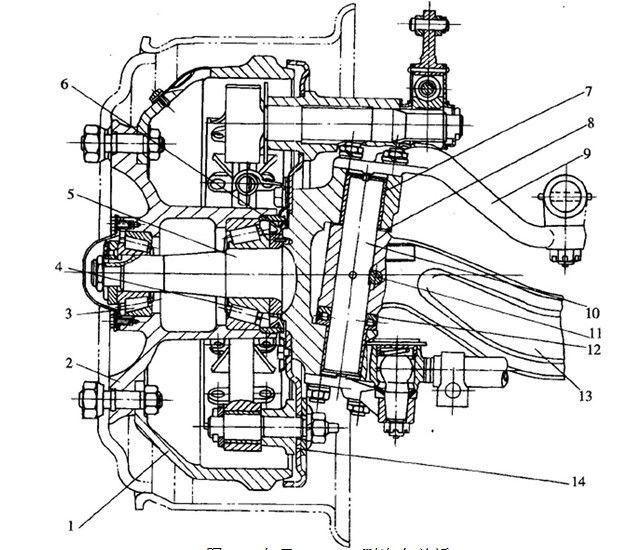

图8-8东风EQ1090E型汽车前桥

1.制动鼓2.轮毅3、4.轮殺轴承5.转向节6.油封7.衬套8.调整垫片 9.转向节臂

10.主销11.楔形锁销]2.滚子推力轴承13.前轴14.制动底板

东风EQ1090E型汽车前桥转向节是用中碳合金钢锻造而成的叉形部件，通过上、下两叉的同轴销孔与主销铰接，可绕主销偏转一定角度而使汽车转向。主销与上、下两叉孔间装有青铜衬套，采用润滑脂润滑；在转向节下销孔与前轴拳部下端面之间安装推力轴承，以使转向灵活，减小磨损。轴承间隙通过调整垫片进行调整。转向节臂和梯形臂与转向节相连接，通过纵拉杆可使两端转向节同时绕主销摆动, 实现转向。轮毂通过两个圆锥轴承支承在转向节的轴颈上，轴承紧度通过调整螺母调整, 轮毂外端端盖和内侧油封用于防漏。

解放CA1092型汽车转向桥与上述结构类似，北京BJ1040型汽车和四轮农用运输车的前轴由一根无缝钢管和两端拳形部分焊制而成，其他结构与工字形断面转向桥基本相同。
